Ang inilibing at bulag sa pamamagitan ng teknolohiya para sa high-layer na pagmamanupaktura ng PCB, at matatag na mass production ang pangunahing susi.

2026,04,25

Sa paggawa ng mga high-layer at multi-layer na PCB , ang susi ay nakasalalay sa matatag na mass production ng nakabaon at bulag sa pamamagitan ng teknolohiya. Ito ay nagsisilbing pangunahing prinsipyo ng high-end na pagmamanupaktura ng PCB, pati na rin ang linya ng paghahati sa pagitan ng "paper-only na teknolohiya" at tunay na teknikal na lakas.

Sa isang banda, hinahabol ng consumer electronics ang magaan, manipis na profile at high-density na interconnection, na kumakatawan sa tuluy-tuloy na pag-explore ng ultimate miniaturization. Sa kabilang banda, ang mga produkto para sa AI computing power at mga server ay nakatuon sa mataas na frequency, high speed, signal transmission, high-layer stacking at buried & blind sa pamamagitan ng teknolohiya, na nagmamarka ng matinding hamon para sa mga kakayahan sa paghahatid ng data sa panahon ng computing.

Ang R&D ng mga high-end na produkto ay hindi kailanman makakamit sa pamamagitan ng walang laman na promosyon. Ang mapagpasyang salik para sa pagiging mapagkumpitensya ng mga negosyo ay kung paano i-convert ang mga makabagong teknolohiyang ito sa mga nasasalat na produkto at mapagtanto ang matatag na produksyon ng masa.

Bakit napakahirap ng stable mass production?

Ang mga propesyonal sa industriya ay karaniwang pamilyar sa pangunahing daloy ng proseso ng bulag at inilibing sa pamamagitan ng teknolohiya. Hindi mahirap gumawa ng ilang mga prototype; ang tunay na hamon ay ang pagpapanatili ng pare-parehong katatagan sa buong produksyon ng mataas na dami.

1.Katumpakan ng pagbabarena at kontrol sa lalim

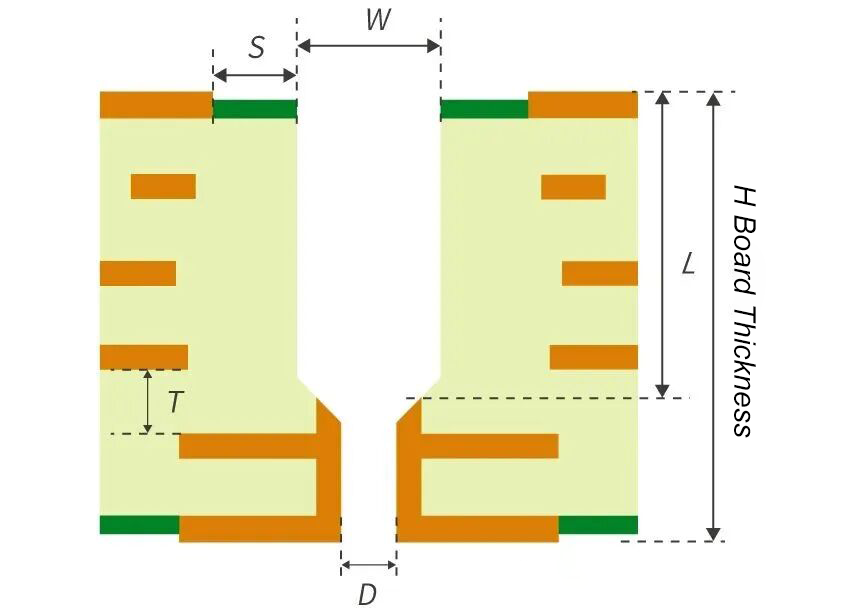

Ikinonekta lang ng mga blind vias ang mga panlabas na layer na may mga partikular na panloob na layer, habang ang mga nakabaon na vias ay ganap na nakatago sa pagitan ng mga panloob na layer. Ang pagbabarena ng laser ay nangangailangan ng lubos na tumpak na kontrol sa lalim. Ang sobrang lalim ng pagbabarena ay makakasira sa target na layer, samantalang ang hindi sapat na lalim ay magreresulta sa nabigong interlayer na koneksyon. Ang diameter ng butas ay karaniwang ≤ 0.15mm, at ang paglihis ng posisyon ng butas ay dapat kontrolin sa loob ng ±0.02mm. Ang anumang paglihis na lampas sa pagpapaubaya ay magdudulot ng hindi pagkakapantay-pantay sa pagitan ng vias at mga circuit, na tumataas nang husto ang panganib ng mga bukas na circuit.

2. Pagkakatulad ng electroplated sa pamamagitan ng mga butas at blind hole

Sa pamamagitan ng mga butas ay nagtatampok ng mataas na aspect ratio, na naghihigpit sa sirkulasyon ng electrolyte sa loob ng mga butas at madaling nagiging sanhi ng hindi pantay na kapal ng plating. Para sa mga application ng AI server, ang kapal ng electroplated na tanso sa mga panloob na dingding ng nakabaon at blind vias ay hindi dapat bababa sa 25μm, na may kontrol sa paglihis ng kapal ng tanso sa ibabaw sa loob ng ±3μm. Ang hindi sapat na kapal ng tanso ay direktang magbabawas ng kasalukuyang kapasidad ng pagdadala.

3.Control ng pagkakahanay ng layer sa multi-layer lamination

Ang mga high-end na HDI board ay madalas na nangangailangan ng maraming mga cycle ng lamination para makumpleto. Ang bawat proseso ng paglalamina ay nagdadala ng panganib ng interlayer offset. Kung ang interlayer alignment error ay lumampas sa ±25μm, ang katatagan ng signal transmission ay makokompromiso.

Ang mga second-order na HDI board ay karaniwang nangangailangan ng tatlong beses ng paglalamina. Sa bawat karagdagang hakbang sa paglalamina, ang ani ng produksyon ay karaniwang bumababa ng humigit-kumulang 5% hanggang 10%.

4. Iba't ibang mga hamon na dala ng high-frequency at high-speed na materyales

Ang bilang ng layer ng mga HDI board para sa mga AI server ay umunlad mula sa karaniwang 20 layer hanggang 40 layer, at kahit 60 hanggang 78 layer. Maaaring lumampas sa 5,000 kada metro kuwadrado ang bilang ng mga nakalibing at bulag na vias. Kinakailangan ang mga high-frequency at high-speed na materyales, gaya ng M9-grade na ultra-low loss na materyales (Dk＜3.0), para suportahan ang high-frequency at high-speed signal transmission. Mula sa consumer electronics hanggang sa AI computing power hardware, ang teknikal na kahirapan ay nakamit ang mga pag-upgrade.

Tanging matatag na kakayahan sa paggawa ng masa ang ganap na katotohanan.

1.Three Core Indicators ng Mass Production Capability

Katatagan ng yield: Ang mass production yield ay dapat manatiling steadily sa itaas ng 98% na may fluctuation range na mas mababa sa 1%. Kung hindi, hahantong ito sa mga gastos na wala sa kontrol.

Pagkakapare-pareho ng paghahatid: Ang mga paglihis sa katumpakan ng posisyon ng butas, pagkakapareho ng kapal ng tanso at pagganap ng kuryente ng mga produkto mula sa iba't ibang batch ay dapat kontrolin sa loob ng ±5%.

Pagkontrol sa gastos: Sa saligan ng pagtiyak ng kalidad, kontrolin ang halaga ng yunit sa loob ng katanggap-tanggap na hanay ng customer upang maiwasan ang pagkawala ng bahagi sa merkado dahil sa labis na mga gastos. Ang pagpapanatili ng mass production na gross profit margin sa itaas ng 30% ay kumakatawan sa mahusay na kontrol sa gastos.

2.Paano Pagbutihin ang Kakayahang Pangmaramihang Produksyon

Standardization ng proseso: Patatagin ang mga parameter ng bawat proseso sa mga standardized operating procedures (SOP) upang mabawasan ang mga pagkakaiba na dulot ng manual na operasyon.

Automation ng kagamitan: Mag-adopt ng ganap na awtomatikong laser drilling machine, electroplating lines at AOI inspection equipment para mapahusay ang production efficiency at product consistency.

Propesyonal na talent team: Linangin ang mga interdisciplinary talent na may komprehensibong kakayahan sa disenyo, proseso at kontrol sa kalidad upang mabilis na mahawakan ang mga hindi inaasahang on-site na isyu sa produksyon.

Pakikipagtulungan sa supply chain: Magtatag ng malalim na pakikipagtulungan sa mga supplier ng materyal at kagamitan upang ma-secure nang maaga ang mataas na kalidad na mga hilaw na materyales at kagamitan, na tinitiyak ang matatag na supply.

Ang R&D ng mga high-end na produkto ay umaasa hindi sa walang laman na pagmamayabang, ngunit sa patuloy na pagpino sa bawat detalye ng proseso nang hakbang-hakbang, sa huli ay ginagawa ang mga makabagong teknolohiya sa stable na mass production na nauulit, nasusukat at kumikita.

Sa hindi natitinag na pangako sa matatag na mass production at superyor na kalidad, ang aming kumpanya ay isang pinagkakatiwalaang pinuno sa pagmamanupaktura ng PCB. Dalubhasa kami sa isang buong hanay ng mga produktong may mataas na pagganap, kabilang ang FPC Flexible Board Series at Soft-Hard Combination Board Series , OSP Antioxidant Board , Nickel Gold Plate Series , Spray Tin Plate Series , FR-4 Multilayer Circuit Board , at FR-4, CEM-3 Double-sided Circuit Board . Naka-back sa mature buried at blind sa pamamagitan ng teknolohiya—core to high-layer at multi-layer PCB manufacturing—sinasalin namin ang cutting-edge na teknikal na lakas sa pare-pareho, maaasahang mga produkto. Tinitiyak ng aming mahigpit na kontrol sa kalidad at mga standardized na proseso ng produksyon ang bawat produkto ay nakakatugon sa pinakamataas na pamantayan ng industriya, na naghahatid ng matatag na pagganap at pangmatagalang halaga para sa mga customer sa iba't ibang larangan.
